詳 細
- 商品番号
0000000923
- スペック

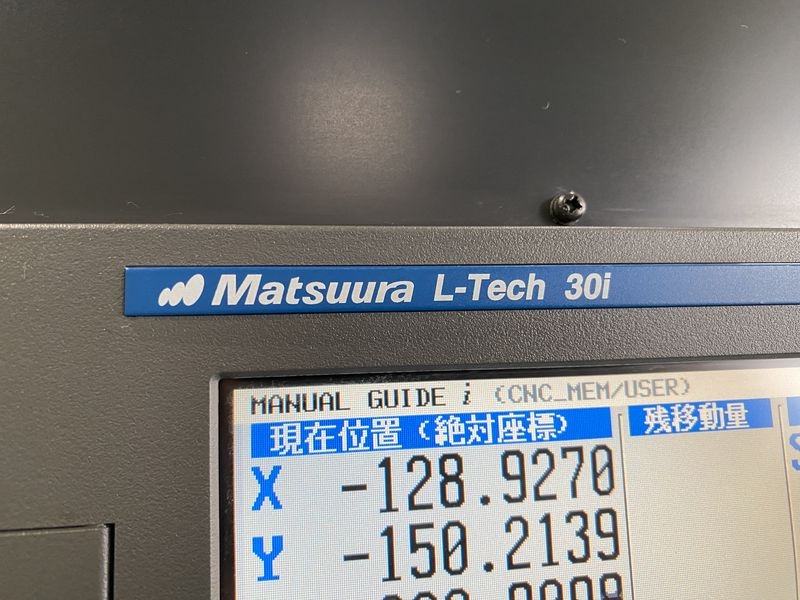

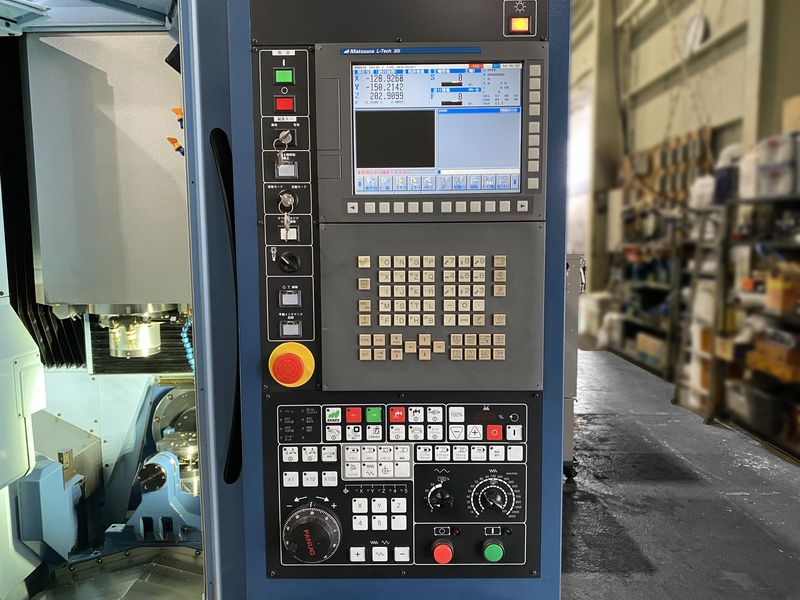

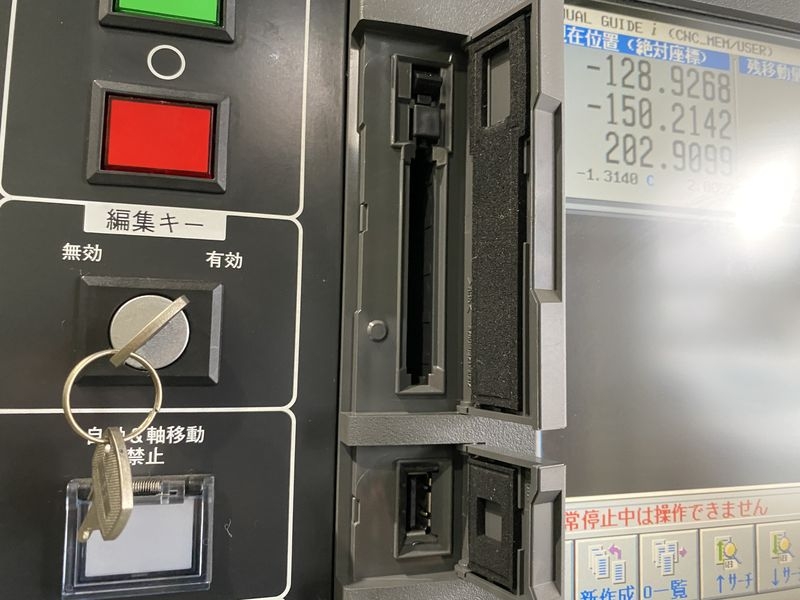

- 制御装置 : Matsuura L-Tech 30i
ストローク X : 500 Y : 250 Z : 300 mm
B : -125～+125° C : 360°
テーブル上面から主軸端面までの距離 : 30～330 mm (B軸0度の位置)

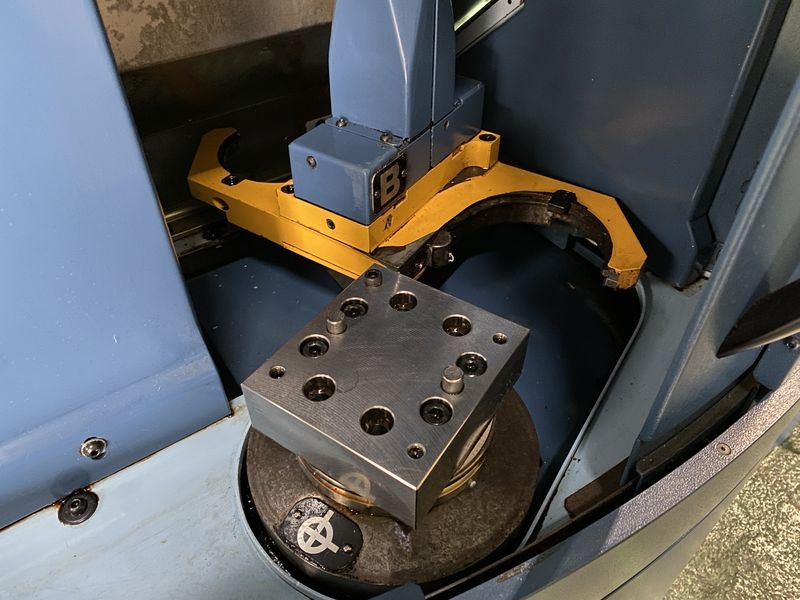

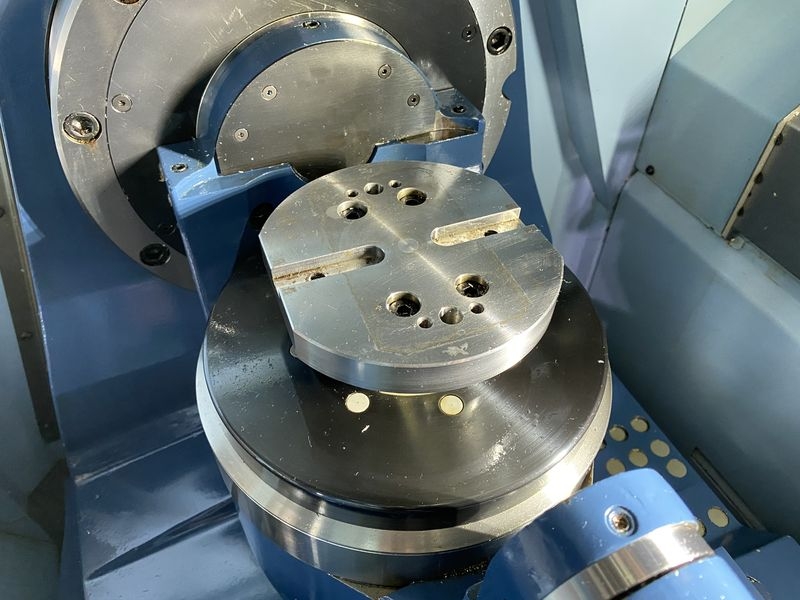

パレット作業面の大きさ : φ112 mm
パレット工作物許容質量 : 20 kg
パレット最大工作物寸法 : φ160 x H 200 mm（制限付き）
パレット作業面の形状 : タップ穴 M8 x P1.25 x 8ヶ所
パレットの数 : 2APC
パレット最小割出 : 0.0001°割出 （B/C軸）

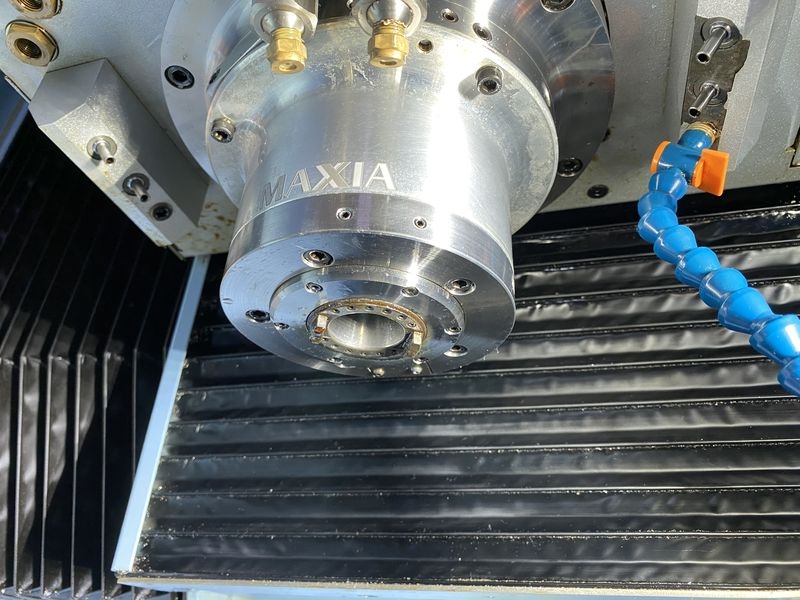

主軸回転速度 : 400～46,000 rpm
ツールシャンク : BBT30 (2面拘束)

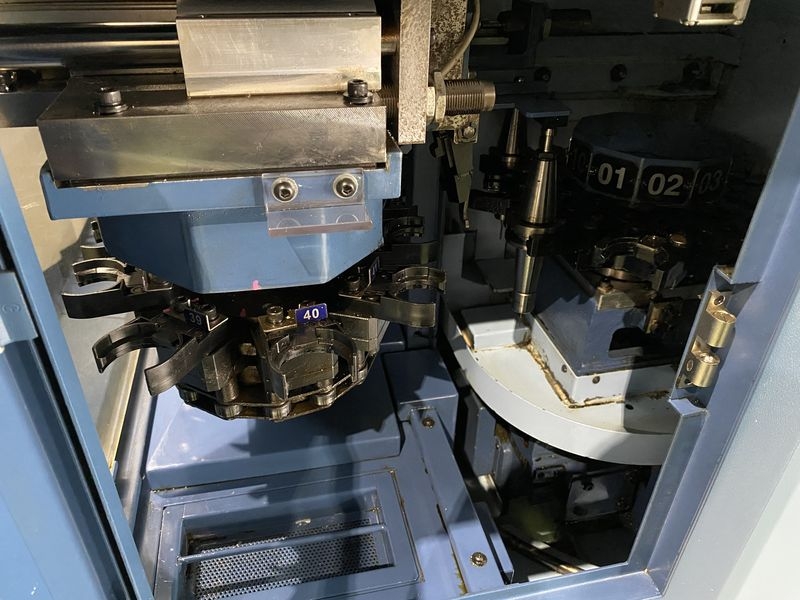

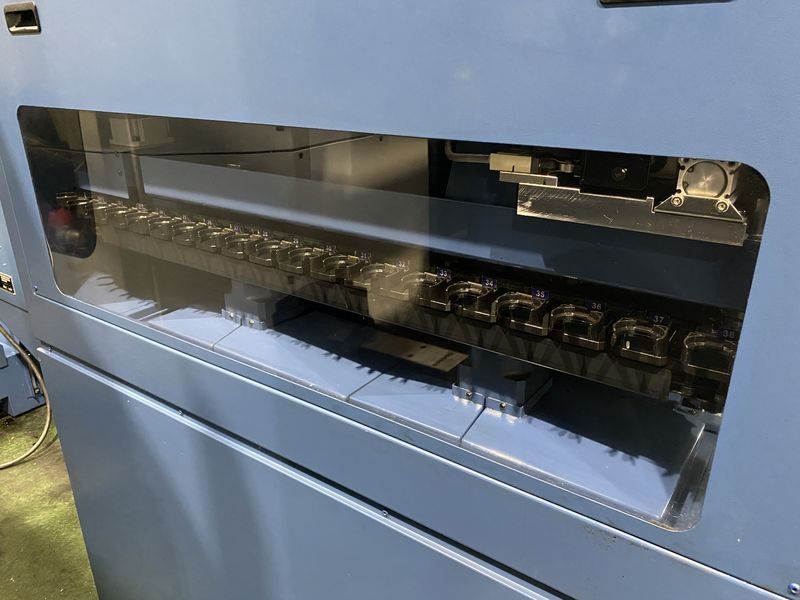

工具収容本数 : 50本
所要床面 : 2,700×5,500 mm 高さ : 2,646 mm
機械重量 (NG装置,ATGマガジン含む) : 5，600 kg
スケールフィードバック X・Y・Z軸
機内スクリューコンベア

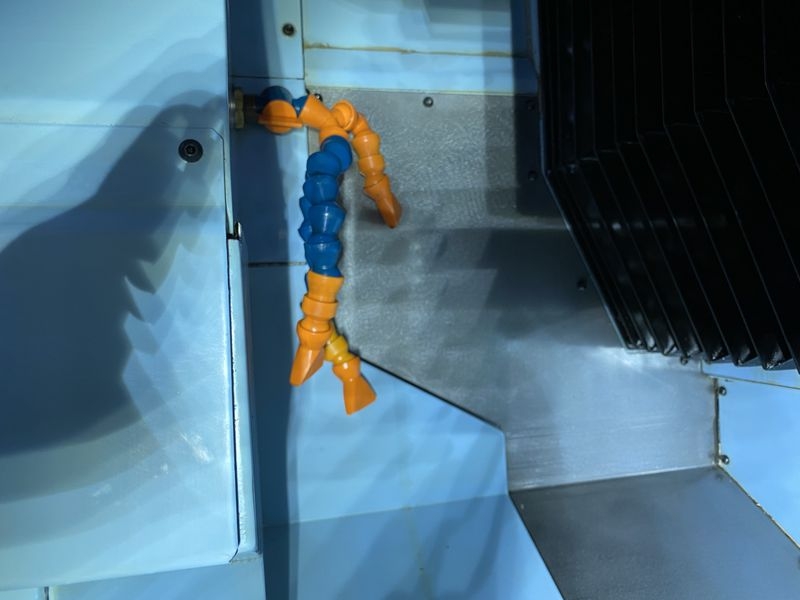

高圧クーラント 2Mpa 外部供給切替
バキュームタイプ クーラントスルーC20BAR
* パイプ 付ドローバ/回転継手/エアプロー用電磁弁の追加
* バキューム機能/回路切替弁追加。高圧ポンプ20BAR.

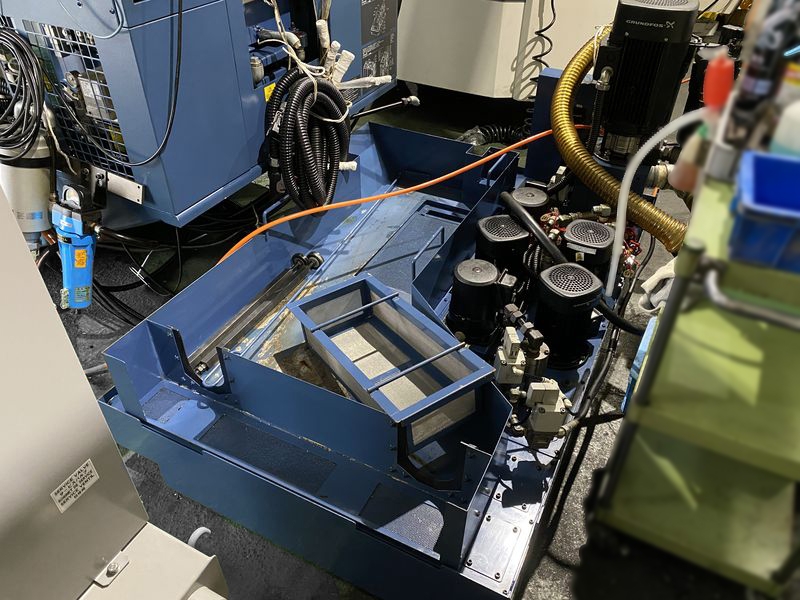

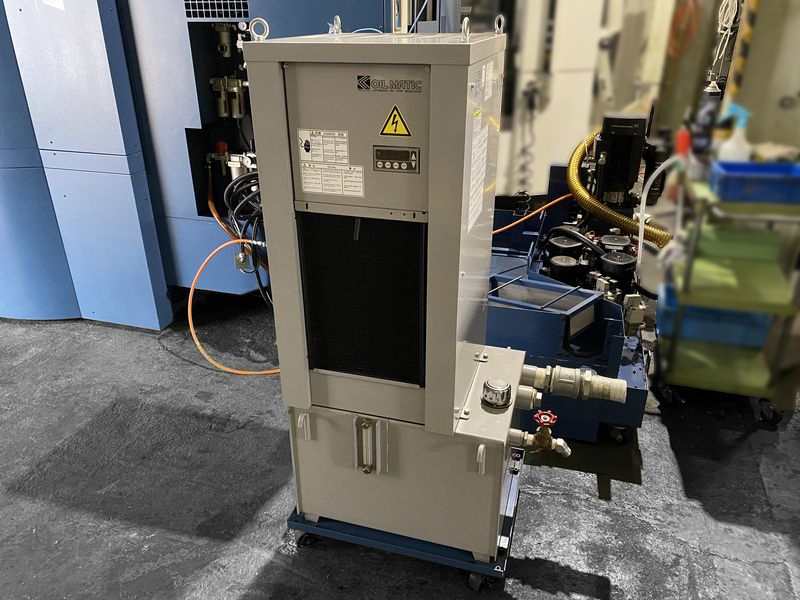

100Lタンク付別置切削油温度コントローラー小
自動計測/自動芯出し (OMP-40 レニショー製)

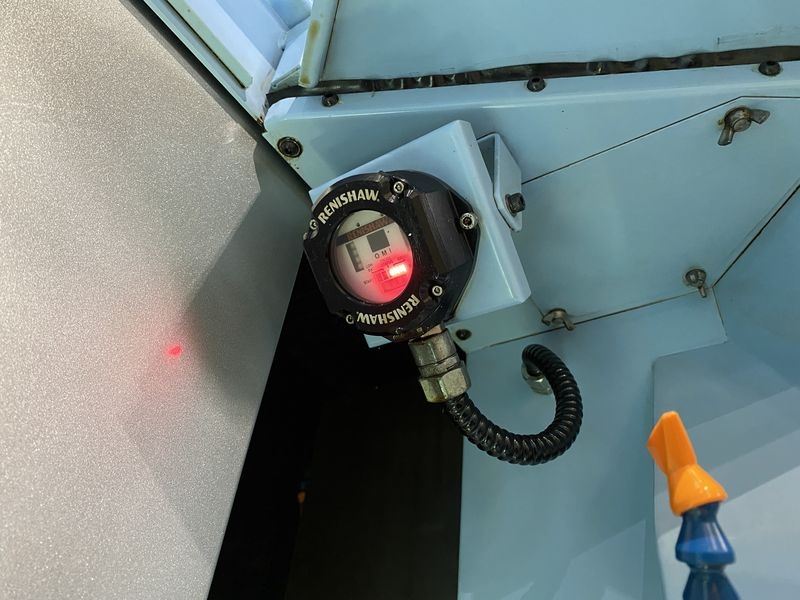

工具破損/全自動工具長測定 (レーザー式 ブルーム製)
プログラム記憶容量 2Mバイト
高速高精度パッケージ
* IZ-2/150NF、ナノスムージング、ナノスムージング2、
* 最適トルク加減速、データサーバ
5軸パッケージ
* IZ-1/30NF、最適トルク加減速、工具先端点制御、
* 3D工具径補正、傾斜面割出指令、工具姿勢制御、
* ワーク設置誤差補正、インバ－スタイム送り
工具補正組数追加 ： 合計200組
画像クリックで拡大表示します。
※ホームページの内容と現品に相違がある場合は、現品を優先させていただきます。
